Mesin digital printing yang sudah digunakan setiap hari tidak selalu mempertahankan posisi cetak yang sama. Seiring waktu, hasil printing bisa mulai menunjukkan garis, bayangan, warna tidak sejajar, atau pergeseran antarpass.
Kondisi seperti ini tidak selalu berarti printhead rusak.
Dalam banyak kasus, mesin hanya membutuhkan penyesuaian kembali agar pergerakan media dan posisi cetaknya tetap presisi. Proses tersebut dikenal sebagai kalibrasi mesin digital printing.
Namun, kalibrasi bukan sekadar menekan satu menu pada mesin. Ada beberapa jenis pengaturan yang perlu dibedakan berdasarkan gejala yang muncul.
Karena itu, sebelum melakukan kalibrasi, pahami dulu bagian mana yang sebenarnya bermasalah.
Apa Itu Kalibrasi Mesin Digital Printing?
Kalibrasi mesin digital printing adalah proses menyesuaikan kembali parameter mesin agar proses pencetakan berjalan sesuai posisi yang seharusnya.
Kalibrasi dapat melibatkan pergerakan media, posisi printhead, ketepatan titik tinta, hingga kesesuaian arah cetak.
Tujuannya sederhana.
Mesin harus mampu menempatkan tinta pada posisi yang tepat dan menggerakkan material dengan jarak yang konsisten.
Jika salah satu bagian tersebut berubah, kualitas cetak ikut terpengaruh.
Misalnya, media maju sedikit terlalu jauh setelah satu lintasan printhead. Akibatnya, muncul celah tipis yang terlihat sebagai garis putih.
Sebaliknya, jika media bergerak terlalu pendek, area cetak bisa saling bertumpuk dan menghasilkan garis lebih gelap.
Itulah sebabnya kalibrasi perlu dilakukan berdasarkan gejala, bukan sekadar berdasarkan jadwal.
Kenapa Mesin Digital Printing Perlu Dikalibrasi?
Mesin digital printing bekerja dengan tingkat presisi yang cukup tinggi.
Printhead bergerak dengan cepat sambil menembakkan titik tinta berukuran sangat kecil. Pada saat yang sama, sistem feeding harus menggerakkan media dalam jarak yang tepat.
Perubahan kecil pada salah satu mekanisme tersebut dapat terlihat pada hasil cetak.
Kalibrasi biasanya diperlukan setelah mesin digunakan dalam waktu lama, mengganti printhead, mengganti jenis material, melakukan maintenance tertentu, atau ketika kualitas cetak mulai berubah.
Suhu dan karakter material juga bisa memberikan pengaruh.
Media yang lebih tebal atau lebih licin, misalnya, dapat memiliki karakter feeding berbeda dibandingkan material yang sebelumnya digunakan.
Karena itu, setting yang bagus untuk satu media belum tentu menjadi setting terbaik untuk media lainnya.
Apa Tanda Mesin Digital Printing Perlu Kalibrasi?
Gejalanya tidak selalu sama.
Salah satu yang paling sering terlihat adalah hasil print bergaris, terutama pada bidang warna solid dan gradasi.
Namun kalibrasi juga perlu dipertimbangkan ketika hasil cetak terlihat berbayang, detail tidak tajam, garis vertikal tidak lurus, atau posisi warna terlihat sedikit bergeser.
Pada mesin yang menggunakan mode bidirectional, masalah juga dapat muncul ketika hasil cetak arah kanan dan kiri tidak bertemu dengan tepat.
Ada satu hal yang perlu diperhatikan.
Nozzle check harus diperiksa terlebih dahulu sebelum melakukan kalibrasi.
Jika nozzle printhead tidak keluar sempurna, proses kalibrasi tidak akan menyelesaikan masalah tersebut.
Nozzle yang hilang dan kalibrasi yang tidak tepat merupakan dua masalah berbeda.

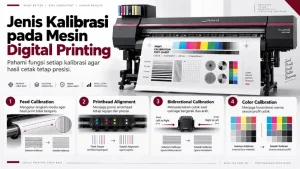

Jenis Kalibrasi pada Mesin Digital Printing
Istilah kalibrasi sering digunakan secara umum. Padahal, ada beberapa penyesuaian berbeda di dalam mesin.
Memahami perbedaannya membuat proses troubleshooting jauh lebih cepat.
Feed Calibration
Feed calibration mengatur seberapa jauh media bergerak setelah setiap lintasan printhead.
Pengaturan ini sangat berkaitan dengan munculnya banding horizontal.
Jika feeding terlalu besar, antarpass dapat menghasilkan celah.
Jika feeding terlalu kecil, cetakan bisa mengalami overlap.
Karena itu, feed calibration merupakan salah satu pengaturan pertama yang perlu diperiksa jika nozzle check normal tetapi hasil printing tetap bergaris.
Printhead Alignment
Printhead alignment mengatur kesesuaian posisi titik tinta yang ditembakkan oleh printhead.
Pada mesin dengan beberapa printhead, setiap head harus bekerja pada posisi yang tepat terhadap head lainnya.
Jika alignment berubah, detail gambar dapat terlihat berbayang atau kurang tajam.
Warna tertentu juga bisa terlihat sedikit bergeser dari posisi seharusnya.
Kalibrasi ini sering dibutuhkan setelah pemasangan atau penggantian printhead.
Bidirectional Calibration
Banyak mesin digital printing mencetak saat carriage bergerak ke kanan dan kembali ke kiri.
Metode ini disebut bidirectional printing.
Cara tersebut membantu meningkatkan produktivitas. Namun kedua arah printing harus memiliki posisi tembak tinta yang sesuai.
Jika posisi kanan dan kiri tidak sejajar, hasil cetak dapat terlihat seperti memiliki bayangan tipis.
Garis vertikal juga bisa terlihat tidak tajam.
Bidirectional calibration digunakan untuk mengoreksi perbedaan tersebut.
Step Calibration
Pada beberapa mesin, istilah step calibration digunakan untuk mengatur ketepatan pergerakan material.
Fungsinya mirip dengan feed adjustment.
Nama menu dapat berbeda antara satu mesin dan mesin lainnya. Prinsipnya tetap sama, yaitu memastikan media bergerak dengan jarak yang tepat setiap pass.
Color Calibration
Color calibration berbeda dengan kalibrasi mekanis.
Proses ini lebih berkaitan dengan konsistensi warna dan pengelolaan output melalui software RIP, profil media, serta ICC profile.
Kalau posisi cetak sudah presisi tetapi warna tidak sesuai, masalahnya belum tentu berada pada mekanisme mesin.
Karena itu, jangan mencampur masalah warna dengan masalah feeding atau alignment.
Cara Kalibrasi Mesin Digital Printing
Setiap merek dan model memiliki menu yang berbeda. Namun prinsip cara kalibrasi mesin digital printing umumnya memiliki urutan yang serupa.
Yang paling penting adalah jangan melakukan semua adjustment sekaligus.
Ubah satu parameter, cetak test pattern, lalu evaluasi hasilnya.
1. Pastikan Kondisi Mesin Normal
Sebelum melakukan kalibrasi, pastikan mesin berada dalam kondisi yang stabil.
Jangan mengkalibrasi mesin ketika nozzle sedang bermasalah.
Lakukan nozzle check terlebih dahulu.
Pola CMYK atau warna lain yang digunakan mesin harus keluar dengan lengkap dan konsisten.
Jika nozzle putus, selesaikan masalah nozzle terlebih dahulu.
Periksa juga kondisi wiper, capping station, tinta, dan sistem suplai jika diperlukan.
Kalibrasi menggunakan printhead yang tidak stabil justru dapat menghasilkan setting yang salah.
2. Gunakan Material yang Akan Dipakai Produksi
Sebaiknya lakukan kalibrasi menggunakan media yang benar-benar akan digunakan.
Jangan melakukan feed calibration pada satu jenis material lalu menganggap hasilnya sama untuk seluruh media.
Ketebalan, permukaan, kelenturan, dan karakter material bisa memengaruhi pergerakannya.
Pastikan material terpasang lurus.
Periksa juga roller dan tension agar media tidak tertarik terlalu kuat ke salah satu sisi.
3. Atur Kondisi Heater
Untuk mesin solvent dan eco-solvent, heater dapat memengaruhi kondisi material.
Gunakan temperatur yang biasa digunakan saat produksi.
Jangan melakukan kalibrasi pada suhu rendah kemudian mencetak dengan heater jauh lebih tinggi.
Beberapa media dapat sedikit mengembang atau berubah bentuk setelah menerima panas.
Perubahan tersebut bisa memengaruhi feeding.
Karena itu, kondisi saat kalibrasi sebaiknya mendekati kondisi produksi sebenarnya.
4. Cetak Feed Calibration Pattern
Masuk ke menu calibration atau adjustment sesuai mesin yang digunakan.
Kemudian cetak pola feed calibration.
Mesin biasanya menghasilkan beberapa pola dengan nilai adjustment berbeda.
Perhatikan sambungan antarbagian.
Carilah pola yang menunjukkan garis paling rata, tanpa celah putih dan tanpa tumpukan warna yang terlalu gelap.
Nilai yang terlihat paling baik kemudian digunakan sebagai parameter feed.
Jangan memilih berdasarkan angka terbesar atau terkecil.
Pilih berdasarkan hasil test pattern.
5. Masukkan Nilai Feed yang Tepat
Setelah menemukan pola terbaik, masukkan nilai koreksinya pada menu mesin.
Cetak test pattern sekali lagi.
Langkah ini penting untuk memastikan nilai yang dimasukkan benar-benar memperbaiki pergerakan media.
Kalau hasilnya belum stabil, lakukan adjustment dalam perubahan kecil.
Hindari perubahan nilai yang terlalu jauh sekaligus.
6. Lakukan Printhead Alignment
Selanjutnya, periksa alignment jika hasil cetak terlihat kurang tajam atau terdapat pergeseran warna.
Cetak alignment pattern dari menu mesin.
Biasanya Anda akan melihat beberapa kelompok garis dengan posisi berbeda.
Cari pasangan garis yang paling menyatu atau paling lurus.
Kemudian masukkan nilai tersebut sesuai petunjuk mesin.
Pada mesin multi-head, proses ini mungkin memiliki beberapa tahap karena posisi antarhead perlu disesuaikan.
7. Periksa Bidirectional Printing
Cetak bidirectional adjustment pattern jika mesin mendukung mode tersebut.
Perhatikan pertemuan garis dari kedua arah carriage.
Pilih pola dengan posisi paling tepat.
Setelah itu, simpan nilai koreksi.
Anda dapat melakukan pengujian tambahan menggunakan tulisan kecil, garis tipis, atau desain dengan detail tajam.
Jika detail terlihat lebih bersih setelah adjustment, nilai bidirectional kemungkinan sudah lebih tepat.
8. Cetak File Pengujian
Jangan berhenti pada calibration pattern.
Cetak juga file yang menyerupai pekerjaan produksi sebenarnya.
Gunakan desain yang memiliki bidang warna solid, gradasi, tulisan kecil, garis tipis, dan kombinasi beberapa warna.
File seperti ini lebih mudah menunjukkan apakah mesin sudah stabil pada kondisi produksi nyata.
Perhatikan hasil dari jarak dekat dan jarak normal.
Banding tipis terkadang tidak terlihat saat melihat test pattern, tetapi muncul pada bidang warna yang luas.
9. Simpan Setting Berdasarkan Material
Jika mesin atau RIP mendukung penyimpanan preset, buat setting berdasarkan jenis material.
Misalnya, media sticker mungkin membutuhkan nilai berbeda dari banner atau material dekorasi lainnya.
Cara ini membuat operator tidak perlu mengulang adjustment dari awal setiap kali mengganti material.
Namun tetap lakukan pemeriksaan jika hasil mulai berubah.
Preset membantu mempercepat pekerjaan, tetapi bukan berarti kalibrasi tidak pernah perlu dilakukan lagi.
Urutan Kalibrasi Mesin Digital Printing yang Benar
Urutan troubleshooting sangat menentukan hasil.
Gunakan pola berikut ketika kualitas cetak mulai berubah:
nozzle check → kondisi media → heater → feed calibration → printhead alignment → bidirectional calibration → test print → evaluasi RIP
Urutan tersebut membantu memisahkan masalah mekanis dari masalah printhead dan software.
Misalnya, nozzle check sempurna tetapi muncul garis horizontal.
Dalam kondisi tersebut, feed calibration lebih masuk akal diperiksa daripada melakukan cleaning berkali-kali.
Sebaliknya, jika nozzle check putus, jangan langsung mengubah nilai feeding.
Selesaikan masalah nozzle terlebih dahulu.
Cara Membaca Hasil Feed Calibration
Feed calibration biasanya menghasilkan beberapa garis atau blok yang saling bertemu.
Ada tiga kondisi utama.
Jika terdapat celah putih di antara pola, media kemungkinan bergerak terlalu jauh.
Jika pola terlihat bertumpuk dan membentuk bagian lebih gelap, media kemungkinan bergerak terlalu sedikit.
Pola terbaik adalah ketika kedua area bertemu secara konsisten tanpa celah atau overlap yang berlebihan.
Namun bentuk calibration pattern dapat berbeda berdasarkan mesin.
Karena itu, gunakan manual atau petunjuk teknisi untuk memastikan cara membaca pattern pada model tertentu.
Bagaimana Mengetahui Printhead Alignment Sudah Tepat?
Gunakan detail yang mudah dibandingkan.
Garis vertikal seharusnya terlihat tegas.
Tulisan kecil tidak seharusnya memiliki bayangan ke samping.
Pertemuan beberapa warna juga harus terlihat sejajar.
Jika gambar masih terlihat seperti memiliki efek shadow, periksa kembali alignment dan bidirectional adjustment.
Namun jangan langsung menyimpulkan alignment bermasalah jika nozzle check belum sempurna.
Missing nozzle juga dapat membuat detail terlihat tidak konsisten.
Apakah Kalibrasi Bisa Menghilangkan Hasil Print Bergaris?
Bisa, jika penyebab garis memang berasal dari feeding atau alignment.
Namun kalibrasi tidak dapat memperbaiki semua bentuk banding.
Jika hasil print bergaris karena nozzle mampet, damper bermasalah, suplai tinta tidak stabil, atau printhead rusak, feed calibration tidak akan menyelesaikannya.
Karena itu, lakukan nozzle check terlebih dahulu.
Jika nozzle sempurna dan garis tetap muncul secara horizontal dengan jarak konsisten, baru periksa feed calibration.
Cara diagnosis seperti ini lebih efektif daripada mencoba banyak setting tanpa mengetahui sumber masalahnya.
Kenapa Setelah Kalibrasi Hasil Print Masih Bergaris?
Ada beberapa kemungkinan.
Feed sudah tepat, tetapi nozzle mungkin tidak stabil saat produksi panjang.
Damper juga bisa mengalami hambatan sehingga printhead kekurangan tinta ketika mencetak bidang warna besar.
Encoder yang kotor dapat mengganggu pembacaan posisi carriage.
Selain itu, jumlah pass dan profile pada software RIP juga dapat memengaruhi tampilan banding.
Artinya, kalibrasi mesin digital printing hanyalah salah satu bagian dari proses troubleshooting.
Kalau calibration pattern sudah bagus tetapi hasil produksi masih bermasalah, lanjutkan pemeriksaan ke sistem tinta, encoder, media, serta pengaturan RIP.

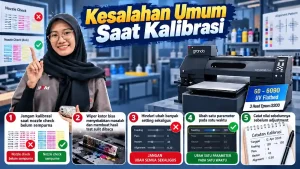

Kesalahan yang Sering Terjadi Saat Melakukan Kalibrasi
Salah satu kesalahan paling umum adalah melakukan kalibrasi ketika nozzle check belum sempurna.
Hasil test menjadi sulit dibaca karena sebagian titik tinta tidak keluar.
Kesalahan berikutnya adalah mengubah banyak setting sekaligus.
Misalnya, operator mengubah feeding, pass, heater, dan alignment dalam satu waktu.
Jika hasil membaik, operator tidak tahu perubahan mana yang sebenarnya menyelesaikan masalah.
Kalau hasil justru memburuk, troubleshooting menjadi semakin sulit.
Ubah satu parameter pada satu waktu.
Catat nilai sebelumnya sebelum melakukan adjustment.
Cara sederhana ini sangat membantu ketika Anda perlu mengembalikan setting ke kondisi awal.
Apakah Setiap Ganti Material Harus Kalibrasi Ulang?
Tidak selalu.
Jika karakter dan ketebalan media hampir sama, setting sebelumnya mungkin masih bekerja dengan baik.
Namun tetap lakukan test print.
Untuk material dengan karakter yang berbeda cukup jauh, feed calibration sebaiknya diperiksa kembali.
Contohnya, perpindahan dari media tipis ke material yang lebih tebal atau lebih elastis dapat menghasilkan karakter feeding yang berbeda.
Pada produksi dengan tuntutan presisi tinggi, pemeriksaan tambahan biasanya lebih aman daripada langsung menjalankan produksi panjang.
Kapan Kalibrasi Mesin Digital Printing Harus Dilakukan?
Tidak ada satu interval yang berlaku untuk semua mesin.
Kalibrasi lebih baik dilakukan berdasarkan kondisi mesin dan perubahan hasil cetak.
Pemeriksaan sebaiknya dilakukan setelah penggantian printhead, perubahan komponen mekanis tertentu, perpindahan jenis media yang signifikan, atau setelah mesin dipindahkan.
Kalibrasi juga perlu diperiksa ketika operator mulai melihat banding, bayangan, atau pergeseran posisi.
Tidak perlu terus mengubah nilai calibration ketika hasil mesin masih stabil.
Terlalu sering melakukan adjustment tanpa alasan justru membuat setting yang sebelumnya sudah benar menjadi berubah.
Apakah Kalibrasi dan Cleaning Printhead Itu Sama?
Tidak.
Cleaning bertujuan membantu mengembalikan aliran tinta melalui nozzle.
Kalibrasi bertujuan mengatur ketepatan posisi dan pergerakan selama proses printing.
Keduanya menyelesaikan masalah yang berbeda.
Jika nozzle check putus, cleaning dan pemeriksaan sistem tinta lebih relevan.
Jika nozzle check sempurna tetapi hasil cetak menunjukkan celah antarpass, feed calibration lebih perlu diperiksa.
Memahami perbedaan tersebut dapat mengurangi maintenance yang sebenarnya tidak diperlukan.
Kalibrasi Tidak Selalu Berarti Mesin Bermasalah
Mesin yang membutuhkan adjustment tidak otomatis mengalami kerusakan.
Digital printing bekerja menggunakan kombinasi mekanisme, elektronik, tinta, media, dan software.
Sedikit perubahan pada salah satu bagian bisa membutuhkan koreksi.
Yang perlu diperhatikan adalah frekuensinya.
Jika nilai kalibrasi terus berubah dalam waktu singkat, mungkin ada masalah lain yang perlu diperiksa.
Roller yang aus, encoder kotor, media yang tidak stabil, atau komponen mekanis yang longgar dapat menyebabkan hasil adjustment sulit bertahan.
Dalam kondisi tersebut, kalibrasi hanya mengoreksi gejala sementara.
Kesimpulan
Kalibrasi mesin digital printing membantu menjaga posisi cetak, pergerakan media, dan ketepatan titik tinta tetap sesuai.
Namun jangan langsung melakukan kalibrasi setiap kali hasil printing terlihat kurang baik.
Mulailah dari nozzle check.
Jika nozzle sempurna tetapi hasil tetap bergaris, periksa feed calibration. Jika cetakan terlihat berbayang atau kurang tajam, lanjutkan ke printhead alignment dan bidirectional calibration.
Gunakan material dan kondisi heater yang sama dengan kondisi produksi.
Setelah melakukan adjustment, selalu cetak file pengujian sebelum menjalankan produksi panjang.
Yang paling penting, lakukan troubleshooting secara bertahap.
Kalibrasi yang tepat bukan soal mengubah sebanyak mungkin parameter, tetapi menemukan pengaturan mana yang memang perlu dikoreksi.
